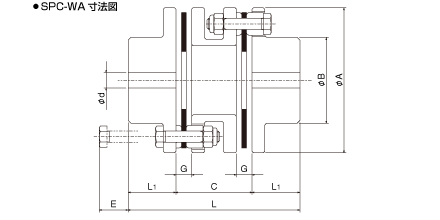

SPC-WA仕様、寸法表
型 式 | SPC-01WA | SPC-02WA | SPC-03WA | SPC-04WA | SPC-05WA | |
---|---|---|---|---|---|---|
仕 様 |
許容トルク(N・m) | 40 | 100 | 180 | 250 | 450 |
許容回転速度(min-1) | 5,400 | 4,500 | 4,300 | 4,200 | 4,000 | |
ねじりばね定数(N・m/rad) | 12×103 | 33×103 | 75×103 | 120×103 | 215×103 | |
軸方向ばね定数(N/mm) | 20 | 30 | 72 | 85 | 111 | |
許容角度変位(片側)(°) | 1 | 1 | 1 | 1 | 1 | |
許容軸方向変位(mm) | ±1.6 | ±2.0 | ±2.4 | ±2.8 | ±3.2 | |
許容平行変位(mm) | 0.55 | 0.6 | 0.7 | 0.75 | 0.9 | |
慣性モーメント(kg・cm2) | 5.6 | 12.6 | 24.2 | 40.8 | 116 | |
質量(kg) | 1.2 | 1.8 | 2.6 | 3.6 | 6.8 | |
寸 法 |
フランジ外径(A) | 66 | 80 | 92 | 103 | 126 |
ボス外径(B) | 33 | 46 | 51 | 61 | 71 | |
全長(L) | 91 | 92 | 104 | 118 | 143 | |
ハブ長(L1) | 26 | 26 | 28 | 32 | 40 | |
すきま(G) | 6.1 | 6.6 | 8.2 | 11.2 | 11.5 | |
フランジ面間距離(C) | 39 | 40 | 48 | 54 | 63 | |
(E) | 13.5 | 13.5 | 19 | 18 | 21 | |
d(下穴) | ― | ― | ― | ― | ― | |
d(最大) | 23 | 32 | 35 | 42 | 50 | |
リーマボルトサイズ | M6×30.5 | M6×30.5 | M8×37 | M8×40 | M10×48 | |
リーマボルト締付けトルク(N・m) | 9 | 9 | 22 | 22 | 42 |
型 式 | SPC-06WA | SPC-07WA | SPC-08WA | SPC-09WA | SPC-10WA | |
---|---|---|---|---|---|---|
仕 様 |
許容トルク(N・m) | 800 | 1,350 | 2,200 | 3,450 | 5,200 |
許容回転速度(min-1) | 3,900 | 3,900 | 3,800 | 3,600 | 3,600 | |
ねじりばね定数(N・m/rad) | 308×103 | 579×103 | 876×103 | 1,300×103 | 1,880×103 | |
軸方向ばね定数(N/mm) | 132 | 169 | 224 | 252 | 292 | |
許容角度変位(片側)(°) | 1 | 1 | 1 | 1 | 1 | |
許容軸方向変位(mm) | ±4.0 | ±5.0 | ±5.6 | ±6.6 | ±7.6 | |
許容平行変位(mm) | 1 | 1.09 | 1.25 | 1.33 | 1.5 | |
慣性モーメント(kg・cm2) | 235 | 503 | 998 | 1843 | 3445 | |
質量(kg) | 10.5 | 16.8 | 25.7 | 37.4 | 54.5 | |
寸 法 |
フランジ外径(A) | 144 | 171 | 194 | 223 | 253 |
ボス外径(B) | 85 | 106 | 120 | 141 | 162 | |
全長(L) | 169 | 198 | 229 | 257 | 289 | |
ハブ長(L1) | 50 | 60 | 70 | 80 | 90 | |
すきま(G) | 11.4 | 15.4 | 17 | 20.8 | 22.8 | |
フランジ面間距離(C) | 69 | 78 | 89 | 97 | 109 | |
(E) | 17 | 12 | 15 | 10 | 10 | |
d(下穴) | 20 | 20 | 20 | 40 | 45 | |
d(最大) | 60 | 75 | 85 | 100 | 115 | |
リーマボルトサイズ | M12×53 | M14×58 | M16×68 | M18×73 | M20×81 | |
リーマボルト締付けトルク(N・m) | 80 | 120 | 200 | 300 | 440 |
- 注 ●質量、慣性モーメントは、下穴時のものです。
- ●許容軸方向変位は、角度変位0の時の値です。
